iFi GO bar & GO bar Kensei MagSafe Battery DIY 1

Dua tahun lalu, saya membeli DAC/AMP portabel iFi GO bar dan telah menggunakannya sejak itu. Perangkat ini meningkatkan pengalaman mendengarkan dengan fitur X-Bass dan X-Space, memberikan suara yang lebih kaya dan imersif. Kemudian, tahun lalu, versi yang ditingkatkan, iFi GO bar Kensei, dirilis. Selain fitur X-Bass & X-Space yang ada, ia memperkenalkan teknologi K2HD, menawarkan reproduksi suara yang lebih dalam dan lebih halus. Berkat ini, perangkat tersebut menjadi bagian penting dari pengaturan audio saya.

Namun, meskipun kinerjanya sangat baik, saya merasa agak tidak nyaman untuk mengontrol aplikasi musik di ponsel cerdas saya saat menggunakan DAC/AMP. Selain itu, iPhone, dengan keterbatasan dayanya, sering gagal berfungsi dengan baik jika dipasangkan dengan earphone yang membutuhkan daya tinggi.

Untuk mengatasi masalah ini dan meningkatkan kepraktisannya, saya merancang dan membuat model 3D untuk aksesoris tambahan yang memungkinkan koneksi baterai dan dapat dengan mudah dipasang ke ponsel cerdas menggunakan metode MagSafe. Kemudian saya mencetak model 3D untuk memaksimalkan kegunaan.

Bagi mereka yang bersedia mentolerir ketidaknyamanan kecil untuk kualitas suara yang unggul, proyek DIY semacam ini bisa menjadi sumber kenikmatan lainnya.

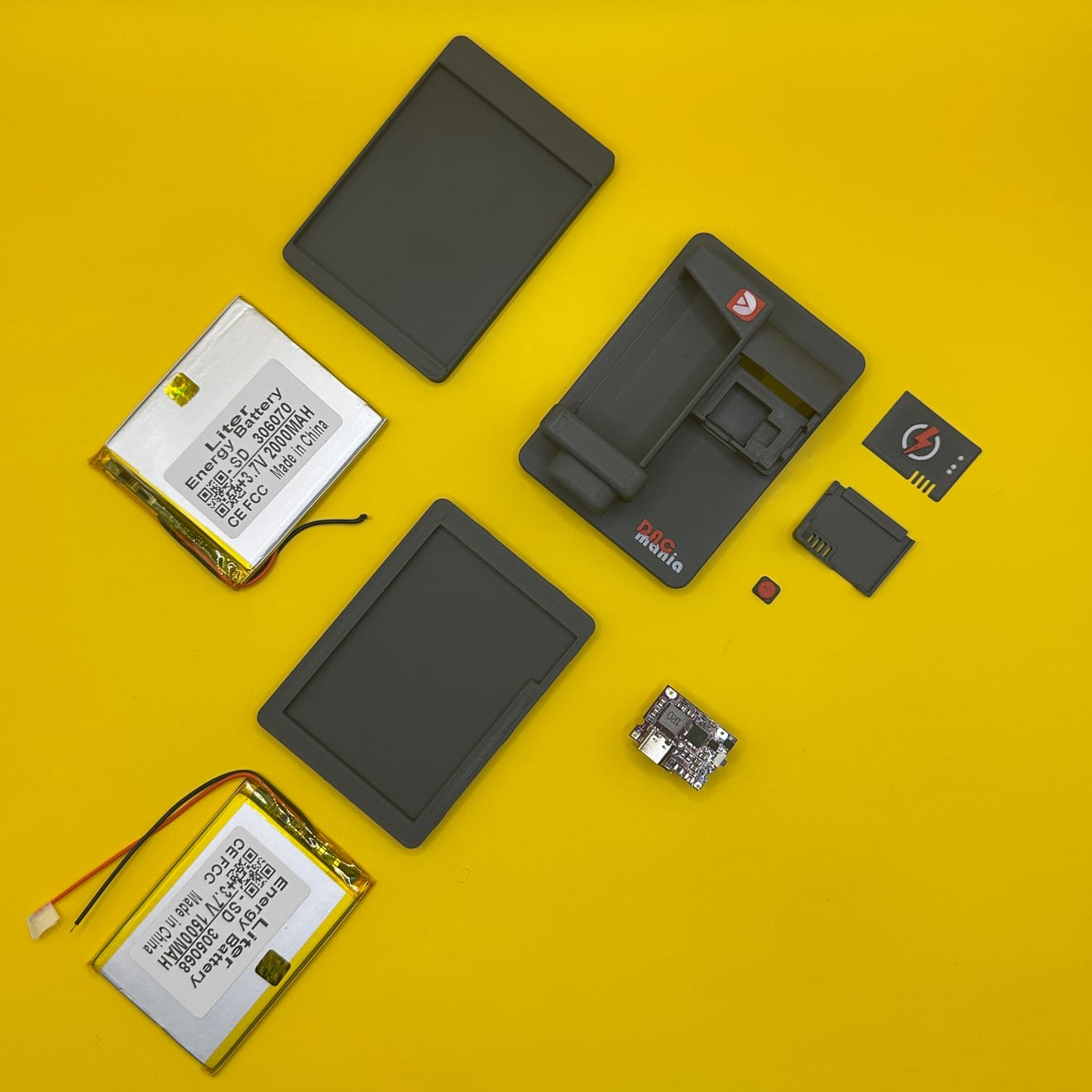

📌 Daftar Bahan & Suku Cadang DIY Penting

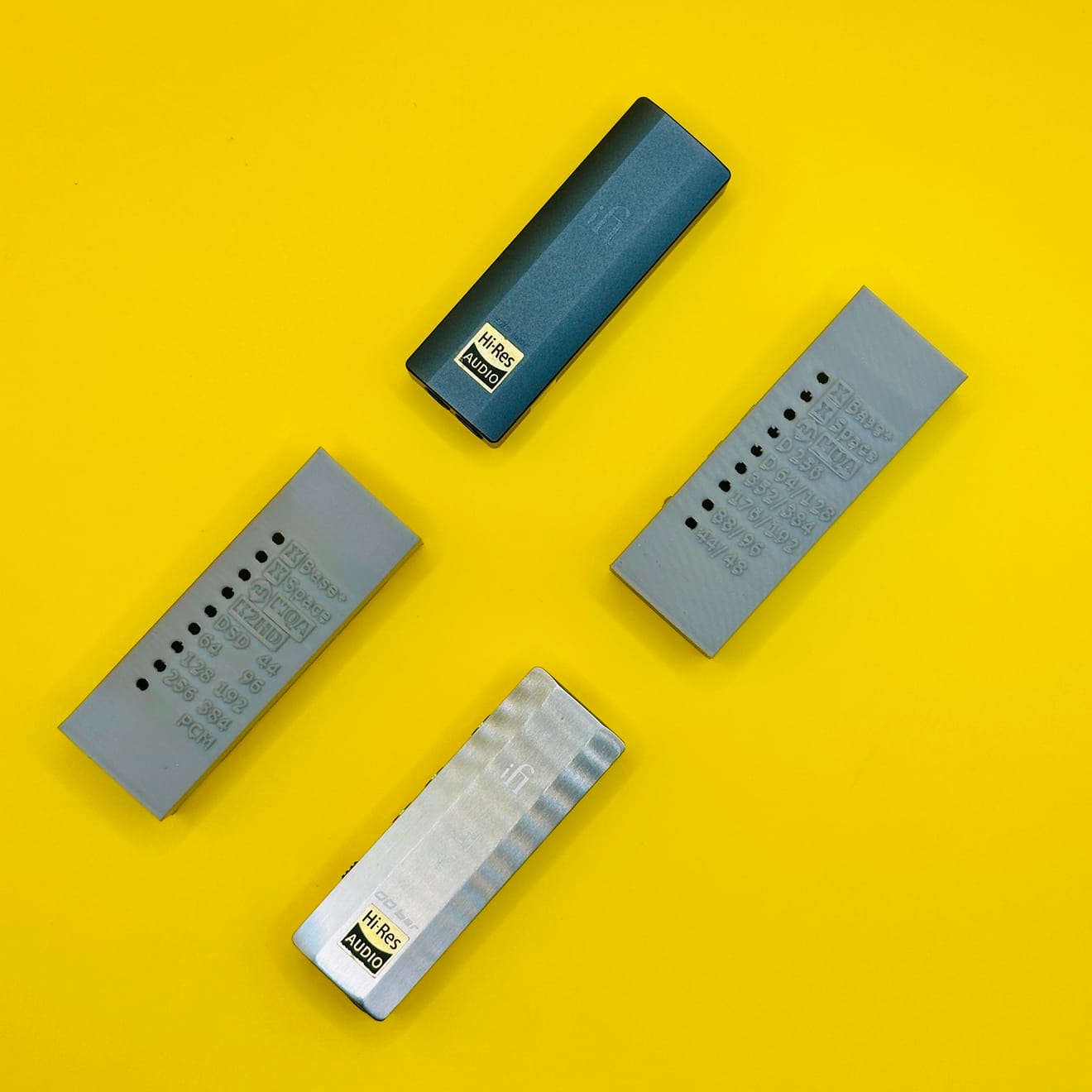

1️⃣ Casing TPU Khusus untuk iFi GO bar & GO bar Kensei dan Casing DIY Baterai Magsafe (Segera tersedia di Toko Naver)

Atau silakan Unduh file dari Cults 3D, dan cetak menggunakan printer 3D warna Bambu Lab atau printer 3D yang mendukung warna lainnya. Jika Anda tidak memiliki printer 3D, Anda dapat menggunakan layanan pencetakan PCBWAY untuk mencetaknya untuk Anda. : https://cults3d.com/:2731148

2️⃣ Modul Pengisian & Pengosongan (IP5310, TYPE-C dan USB-A): https://s.click.aliexpress.com/e/_oFatbVM

3️⃣ Baterai Lithium Polymer (1500mAh atau 2000mAh tersedia):

306070 Lithium Polymer 2000mAh : https://s.click.aliexpress.com/e/_oENxHuo

305070 Lithium Polymer 1500mAh : https://s.click.aliexpress.com/e/_opdR3ik

4️⃣ Kabel Y OTG iBasso CB19: https://s.click.aliexpress.com/e/_om9ZW2l

(Kabel Y OTG sangat penting untuk menghubungkan baterai, tetapi jika Anda sudah memiliki kabel Y OTG terpisah, CB19 tidak wajib. Namun, penutup konektor yang disediakan dirancang agar sesuai dengan terminal CB19, jadi CB19 direkomendasikan. Penutup universal juga disertakan saat membeli casing DIY.)

📌 Suku Cadang 5 & 6 harus dibeli secara terpisah jika mengunduh file 3MF. Namun, mereka akan tersedia sebagai opsi di Kit Casing DIY yang akan datang di Naver Smart Store.

5️⃣ Cincin Magsafe: https://s.click.aliexpress.com/e/_omYnTqs

6️⃣ Cakram Magnetik Diameter 10mm x Ketebalan 1mm: https://s.click.aliexpress.com/e/_olX9T4M⁠⁠⁠⁠⁠⁠⁠

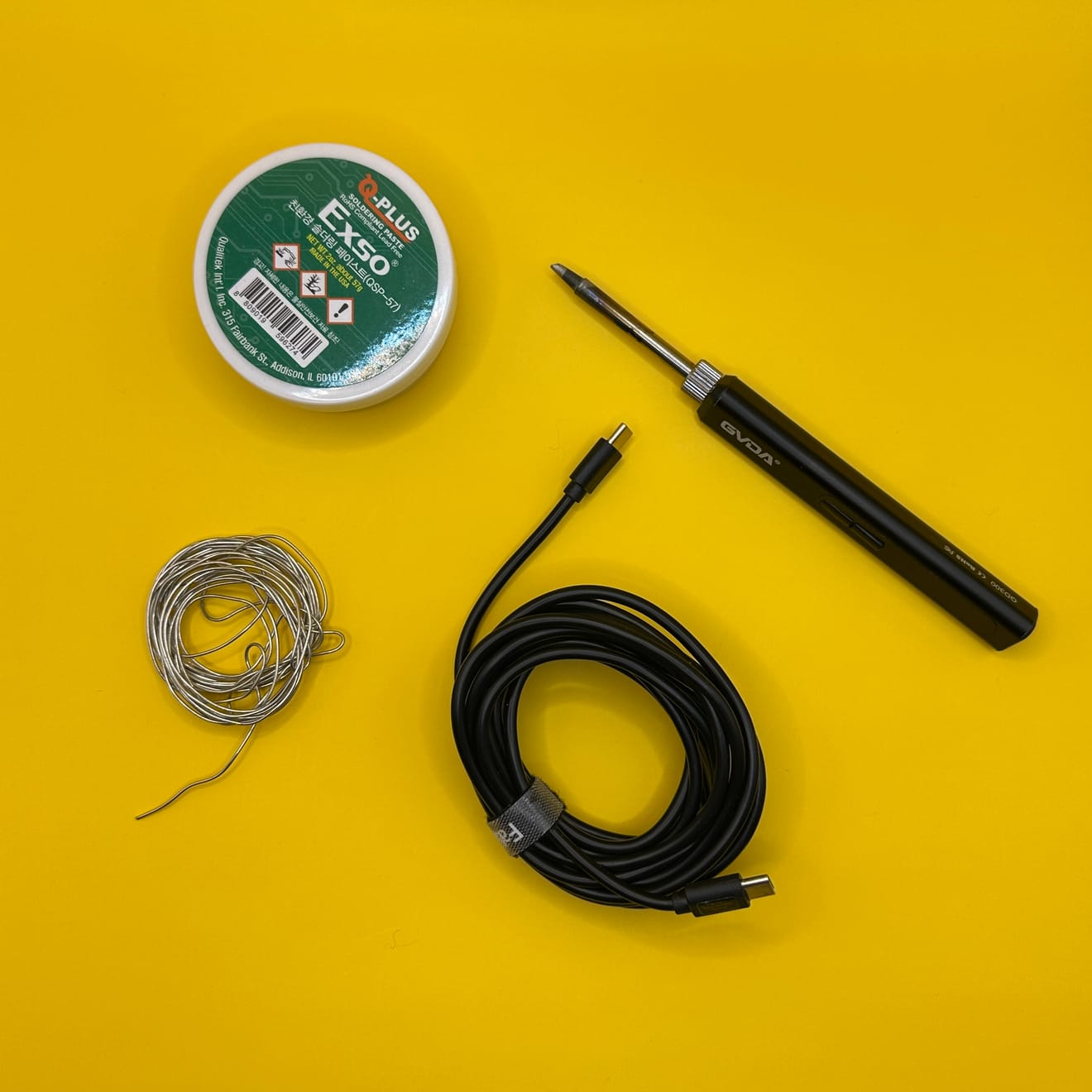

📌 Alat DIY Opsional (Jika Diperlukan)
1️⃣ Solder (Model yang direkomendasikan yang mempertahankan 400°C atau lebih): https://s.click.aliexpress.com/e/_ooUkhgy
2️⃣ Solder bebas timah: https://s.click.aliexpress.com/e/_om5d84o
3️⃣ Fluks solder atau pasta solder (Opsional tetapi direkomendasikan untuk adhesi solder yang lebih baik): https://s.click.aliexpress.com/e/_oopIEvK

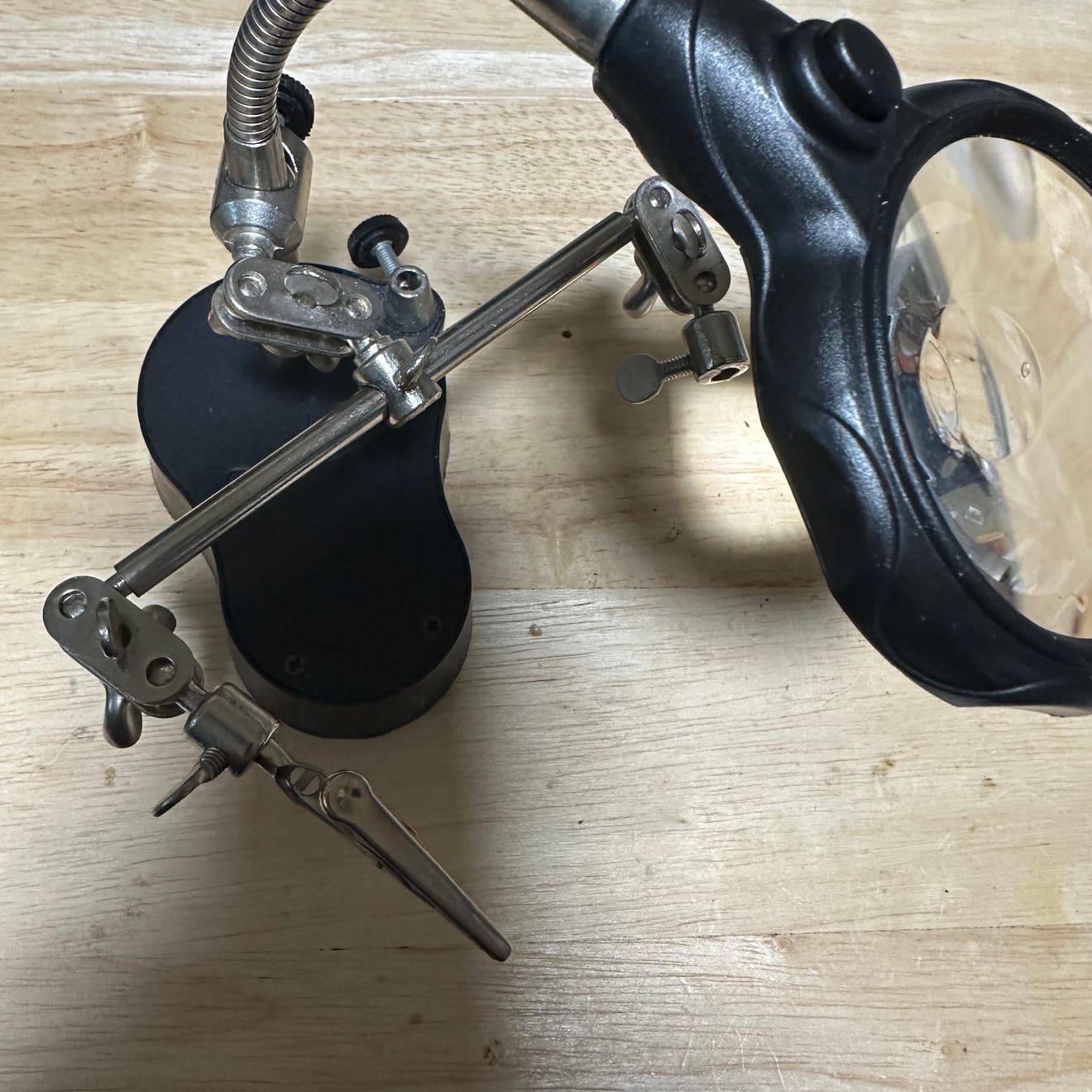

4️⃣ Kaca pembesar solder dengan penjepit: https://s.click.aliexpress.com/e/_oDVUV8G
5️⃣ Perekat instan yang kuat (Perekat instan apa pun dapat digunakan.)

6️⃣ Tang potong (Untuk Memotong Kabel dan Melepaskan Isolasi)

🔧 Langkah-Langkah Perakitan

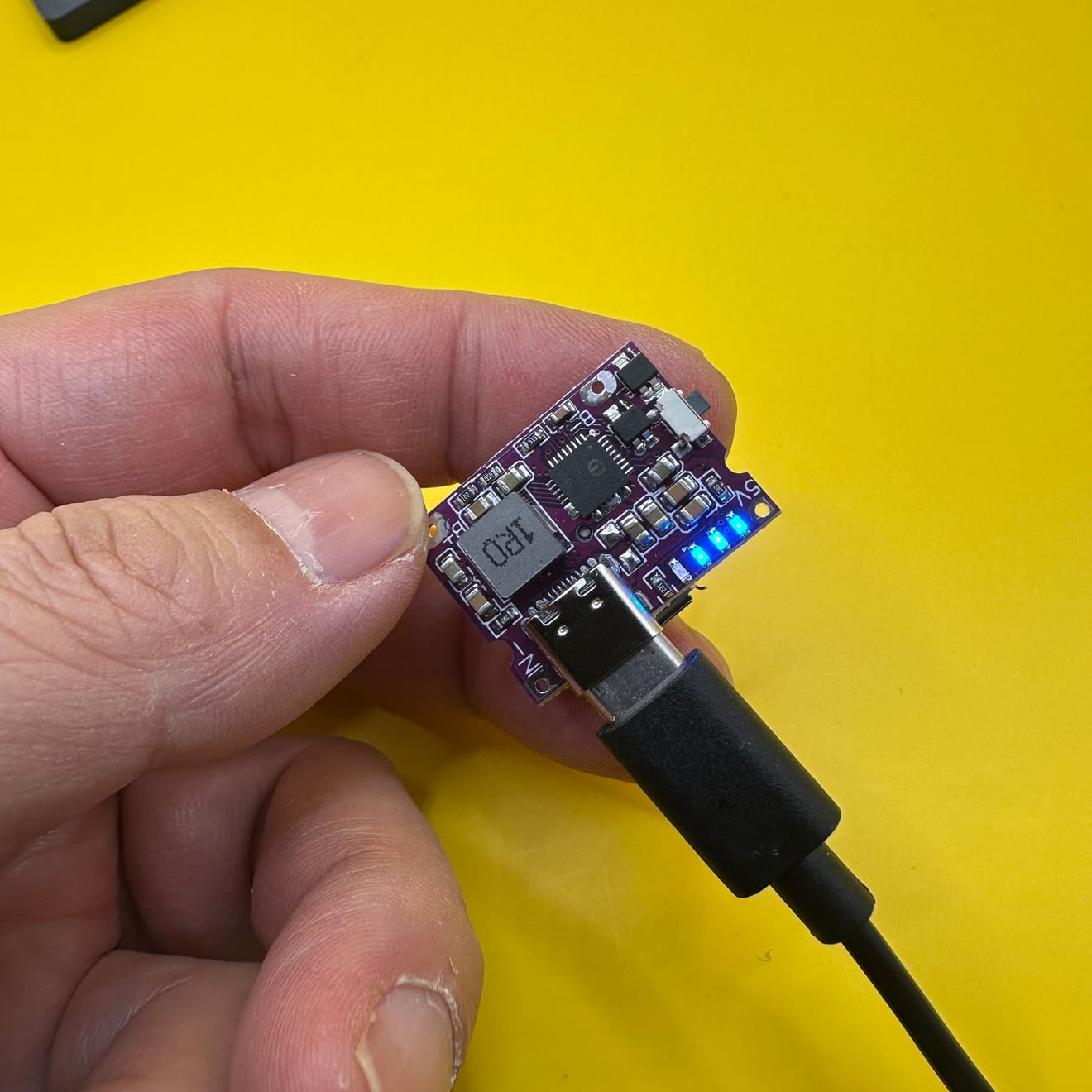

1️⃣ Memeriksa Modul Pengisian/Pengosongan
Pastikan modul berfungsi dengan benar dengan memverifikasi apakah keempat LED berkedip secara berurutan.

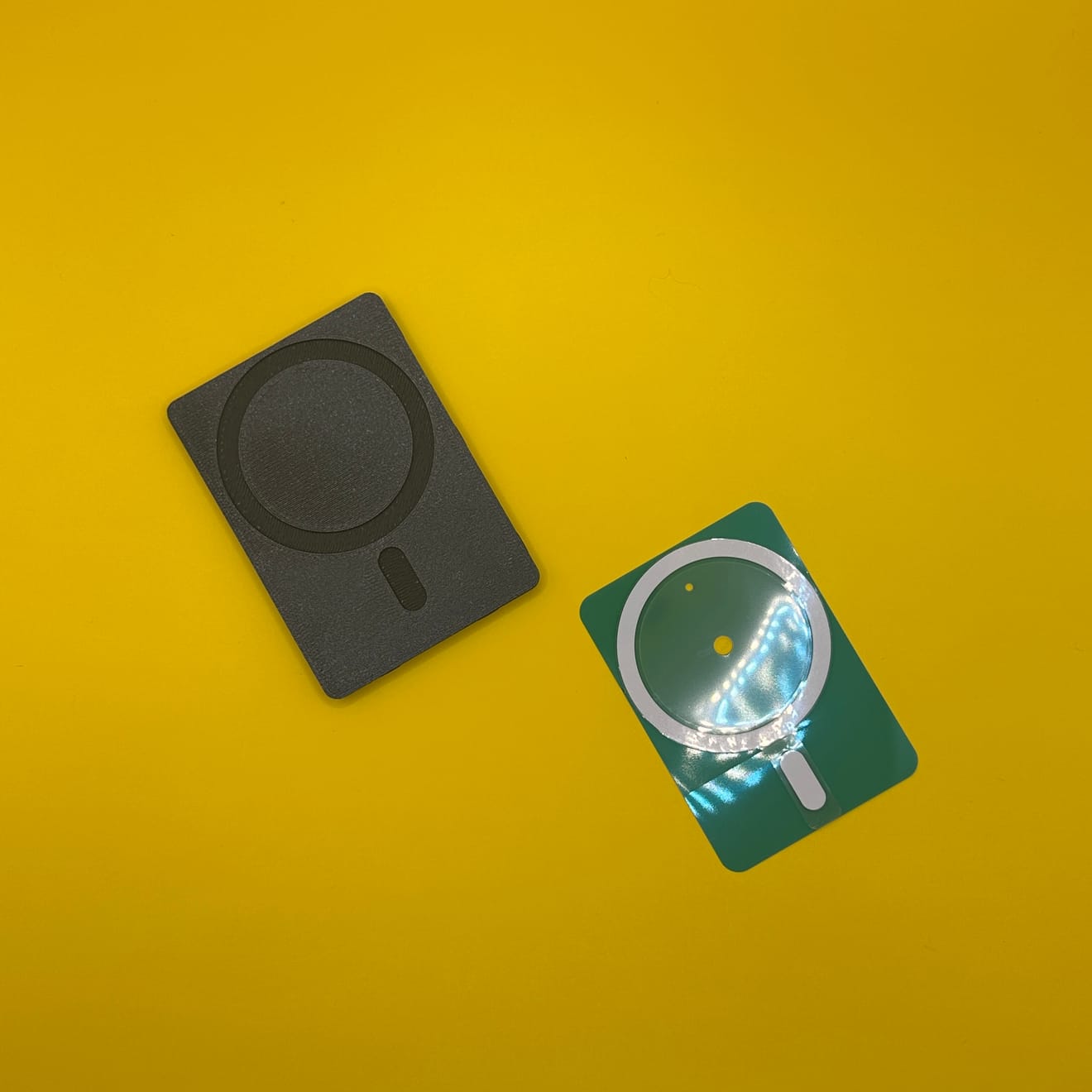

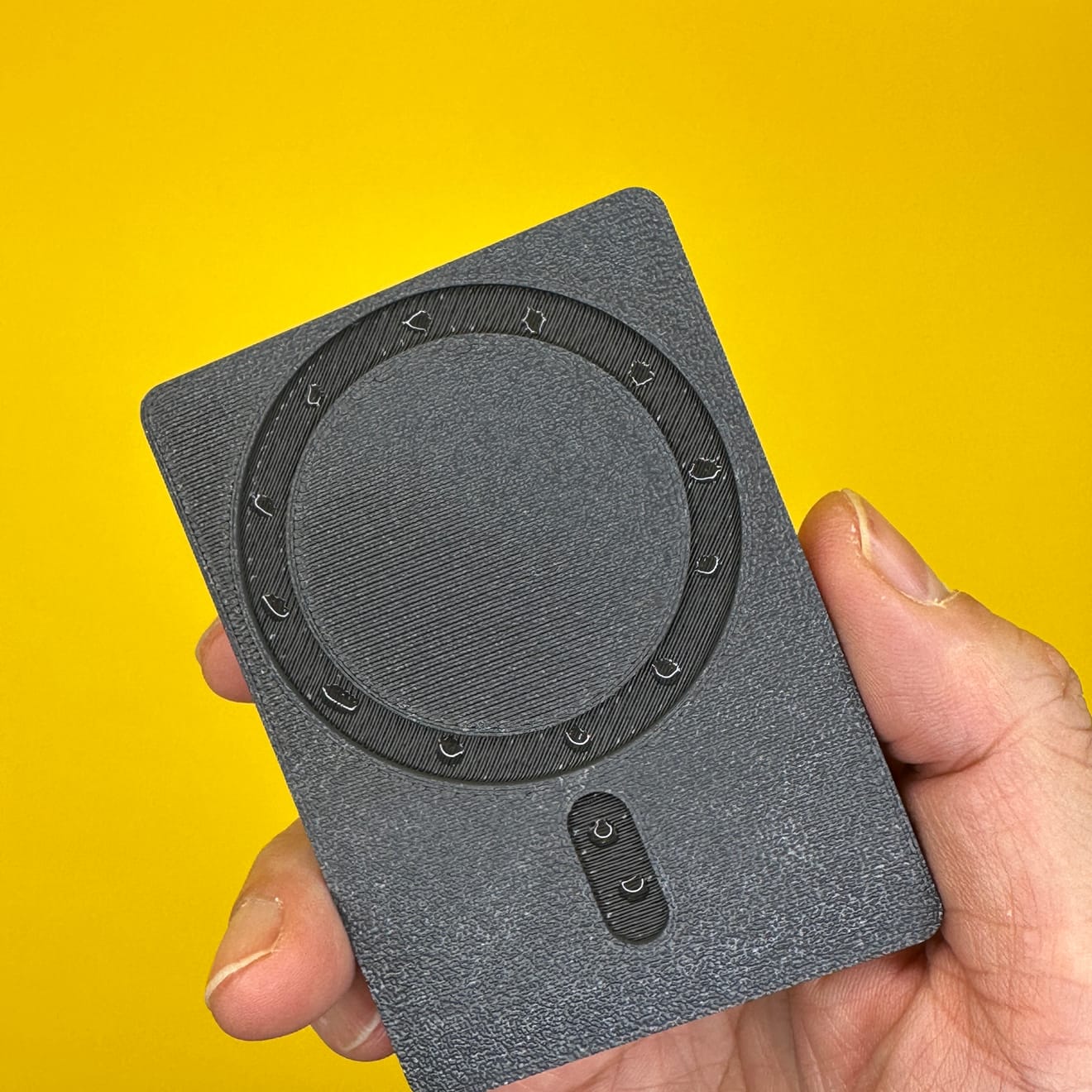

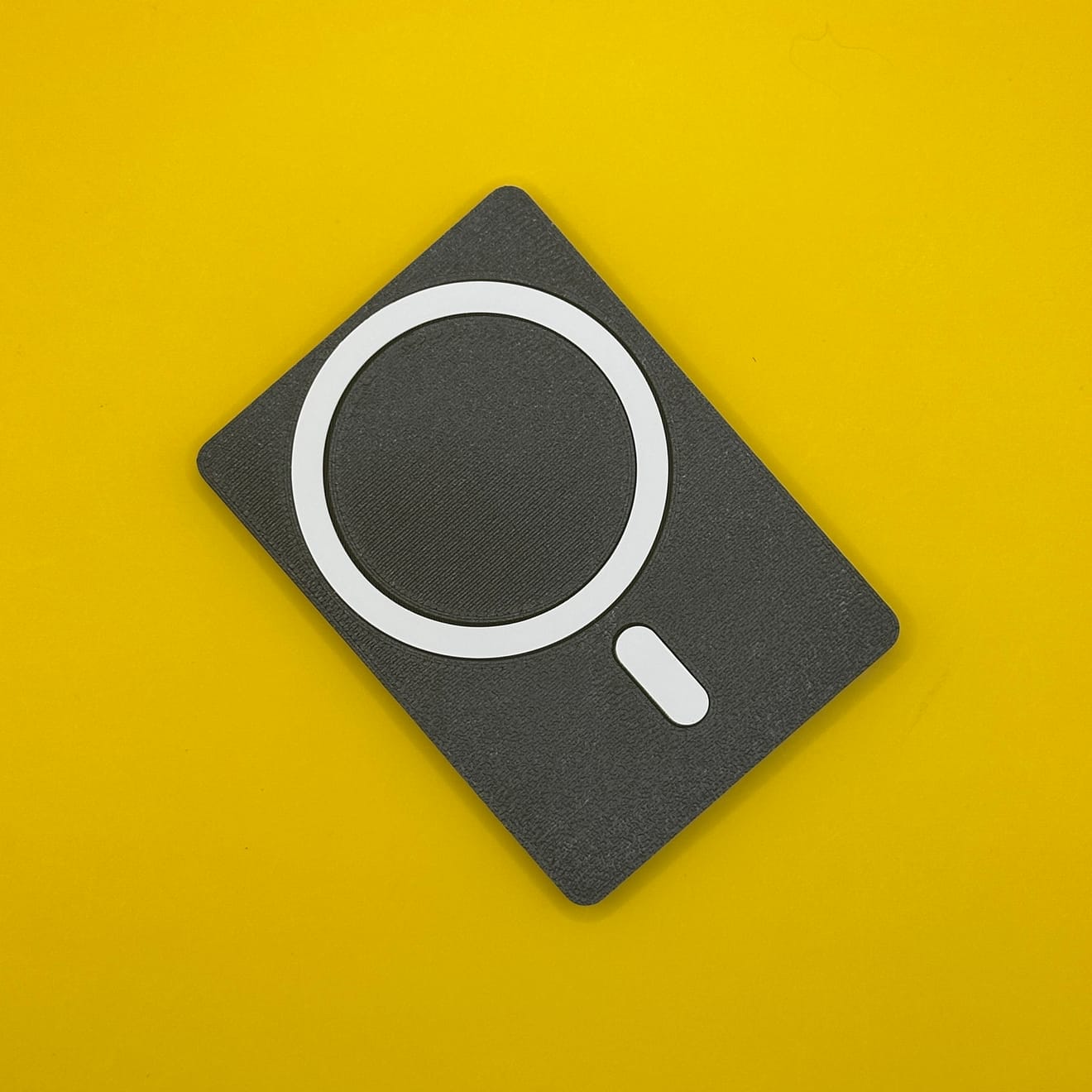

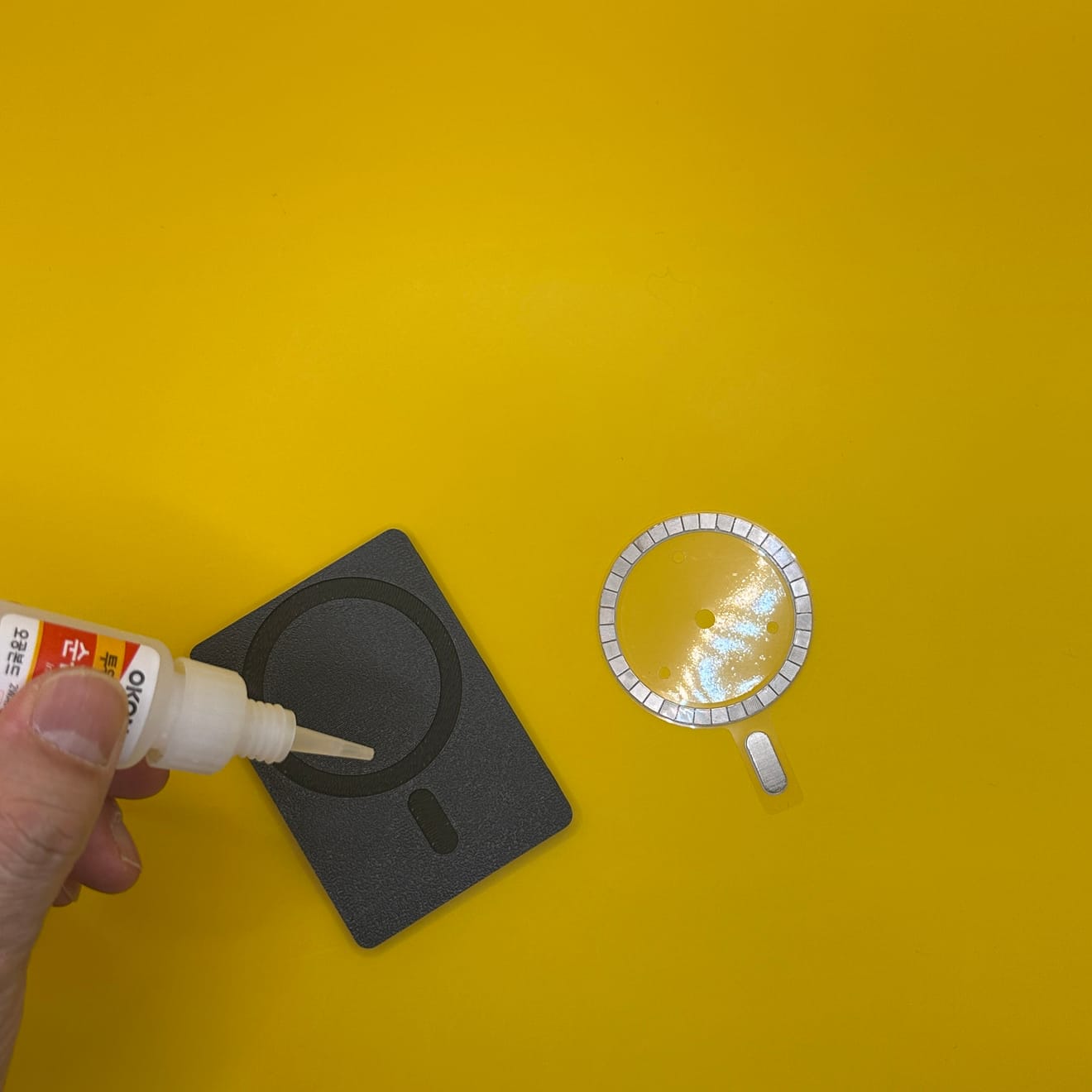

2️⃣ Memasang Cincin MagSafe
Pasang cincin MagSafe ke bagian bawah casing.
Pita dua sisi yang sudah diterapkan memiliki daya rekat yang lemah, jadi oleskan sedikit perekat instan untuk ikatan yang lebih kuat.
💡 (Langkah ini juga dapat dilakukan pada tahap akhir.)

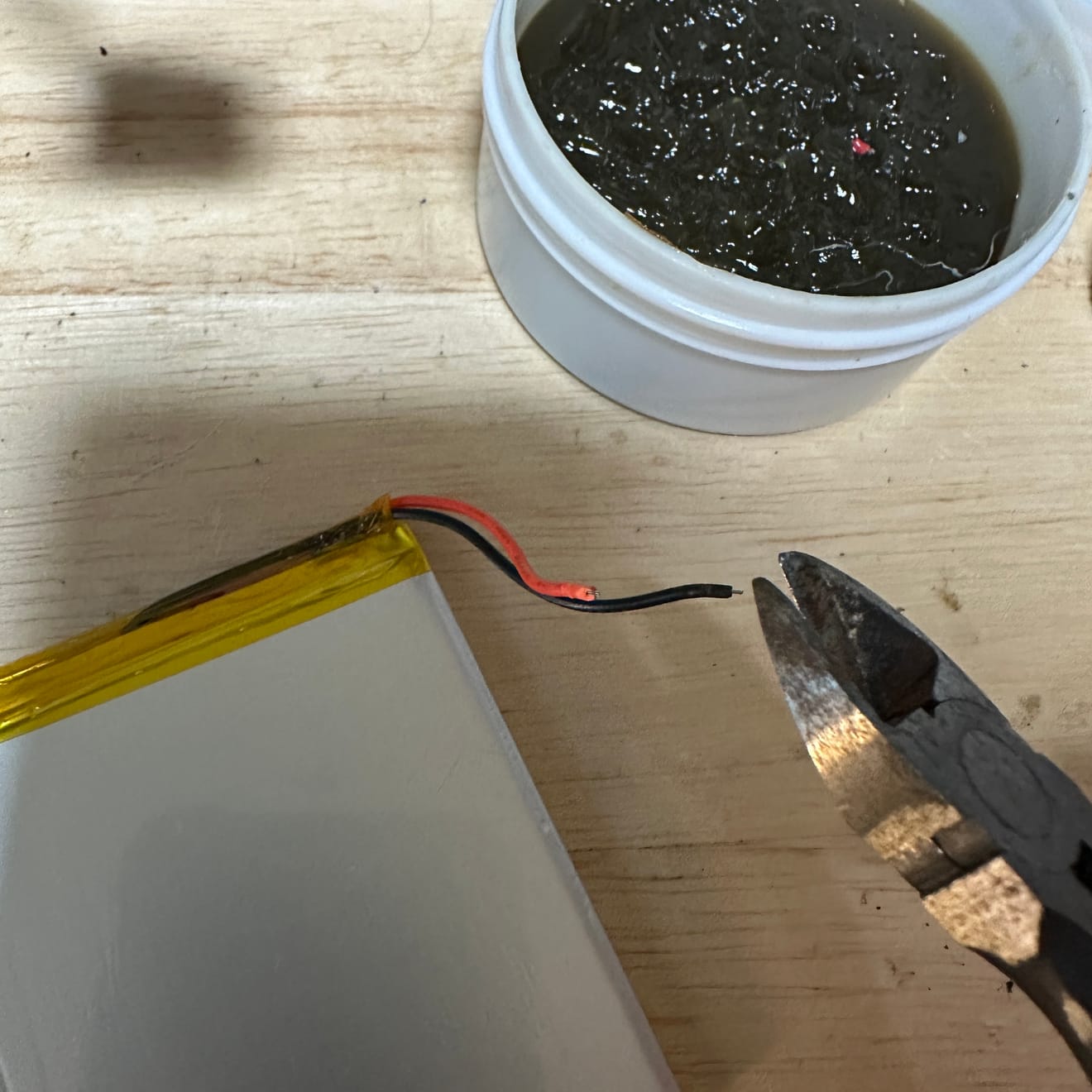

3️⃣ Menyiapkan Kabel Baterai
Potong kabel baterai + / - sehingga sekitar 2mm kabel terbuka.
